Benewave Tech fournit un assemblage de PCB fiable pour les appareils domestiques intelligents et l'électronique IoT, prenant en charge le prototypage rapide, l'intégration de modules sans fil, l'assemblage SMT, la programmation de micrologiciels, les tests fonctionnels et la production de masse évolutive de PCBA pour les clients OEM et ODM mondiaux.

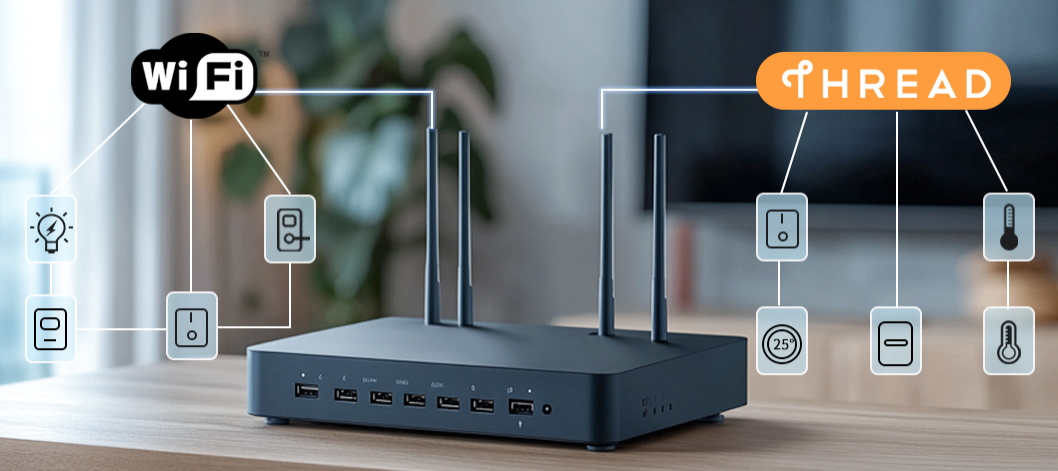

Nous sommes spécialisés dans assemblage PCB haute densité pour les hubs de maison intelligente, les passerelles IoT, les appareils de communication sans fil, les capteurs environnementaux, les systèmes de sécurité intelligents et les produits informatiques de pointe basés sur l'IA.
Nos solutions d'assemblage de circuits imprimés pour la maison intelligente et l'IoT sont largement utilisées dans :
Les produits intelligents et IoT d’aujourd’hui nécessitent une communication sans fil fiable, une faible consommation d’énergie, des configurations de circuits imprimés compactes et un fonctionnement stable à long terme dans des environnements toujours connectés.
La qualité de fabrication a un impact direct sur la stabilité du signal, la connectivité cloud, les performances thermiques et l'expérience utilisateur globale.
Pourquoi la qualité de la production définit le succès de la maison intelligente : Un défaut mineur dans un Une serrure intelligente ou un centre de sécurité n'est pas seulement un problème technique, c'est un problème de sécurité. Notre Le processus garantit que chaque carte répond aux exigences rigoureuses de l'IoT « toujours actif ». environnements.
Les appareils IoT utilisant les protocoles WiFi, Bluetooth, Zigbee ou Thread nécessitent un contrôle d'impédance PCB très stable et un assemblage SMT précis pour maintenir la fiabilité du signal.
Les appareils domestiques intelligents modernes continuent de devenir plus petits tout en intégrant davantage de modules et de capteurs sans fil dans un espace PCB limité.
Les produits pour maison intelligente fonctionnent souvent en continu dans des environnements 24 heures sur 24 et 7 jours sur 7, ce qui nécessite une qualité de soudure stable, une gestion thermique efficace et une fiabilité des composants longue durée.
Le secteur de la maison intelligente et de l'IoT évolue rapidement, nécessitant un prototypage rapide des PCB et une transition flexible des échantillons techniques à la production de masse.
Benewave Tech fournit des services complets d'assemblage de circuits imprimés clé en main pour les appareils intelligents et IoT, notamment :
|
Critique Exigence
|
Notre approche de fabrication
|
Valeur du produit
|
|
Haute densité Assemblée
|
Utilisation de lignes SMT à grande vitesse avec 0201 composants
capacité et 3D-SPI (Inspection de la pâte à souder)
|
Intégration parfaite du compact Modules de matière et
nombre élevé de broches Processeurs IA.
|
|
Thermique Fiabilité
|
Manipulation spécialisée des PCB High-TG et précision
application de thermique matériaux d'interface (TIM)
|
Empêche la limitation du processeur AI et assure une stabilité 24h/24 et 7j/7
opération dans hubs intelligents fermés.
|
|
Signal Cohérence
|
Inspection optique automatisée stricte (AOI) et rayons X (AXI)
pour soudure cachée articulations en BGA/QFN
|
Garantit un haut débit fiable transmission de données pour
voix IA locale et les tâches de vision.
|
|
Coût optimisé DFM
|
Conception approfondie pour la fabrication (DFM) pour
optimiser composant placement pour le rendement.
|
Réduit les déchets de fabrication et accélère
Délai de mise sur le marché poursecteurs IoT compétitifs.
|
Un client développant une passerelle intelligente prête pour Matter a été confronté à de faibles rendements avec son ancien fabricant en raison de la complexité du module radio compatible Thread et du processeur Edge AI. Le projet exigeait une précision de soudure extrême et une impédance constante dans tous les lots de production.
Nous prenons en charge le cycle de vie complet de la fabrication des projets de maison intelligente et d’électronique IoT :
Nos équipes d'ingénierie et de fabrication aident nos clients à améliorer le rendement de production, à optimiser les performances DFM et à accélérer les cycles de lancement de produits.
Lignes de production CMS avancées prenant en charge l'assemblage BGA/QFN à pas fin et les modules sans fil haute densité.
Approvisionnement fiable en composants électroniques avec optimisation de la nomenclature et prise en charge des composants alternatifs.
L'inspection AOI, l'inspection aux rayons X, la programmation du micrologiciel et les tests fonctionnels garantissent une qualité d'assemblage de PCB fiable.
Prise en charge du prototypage rapide, de l'assemblage en faible volume et de la fabrication en série évolutive.
Vaste expérience dans l'assemblage de circuits imprimés de communication sans fil, l'électronique domestique intelligente et les appareils IoT compatibles avec l'IA.
Nous avons généralement besoin de fichiers Gerber, de listes de nomenclatures, de dessins d'assemblage et d'exigences de test.
Oui. Nous prenons en charge les projets d'assemblage de PCB de communication sans fil WiFi, Bluetooth, Zigbee, Thread et autres.
Oui. Nous fournissons des services de fabrication de PCB, d'approvisionnement en composants, d'assemblage SMT, de programmation de micrologiciels, de tests et d'assemblage de boîtes.
Oui. Nous prenons en charge le prototypage rapide, la production pilote et la fabrication d'assemblages de circuits imprimés en grand volume.

Trouver des solutions, pas seulement des fournisseurs
Si vous êtes intéressé par nos services ou si vous recherchez des solutions OEM et PCBA personnalisées, n'hésitez pas à nous contacter. Nous sommes impatients d'établir des partenariats commerciaux fructueux avec vous.
Partagez vos besoins, obtenez un devis gratuit
