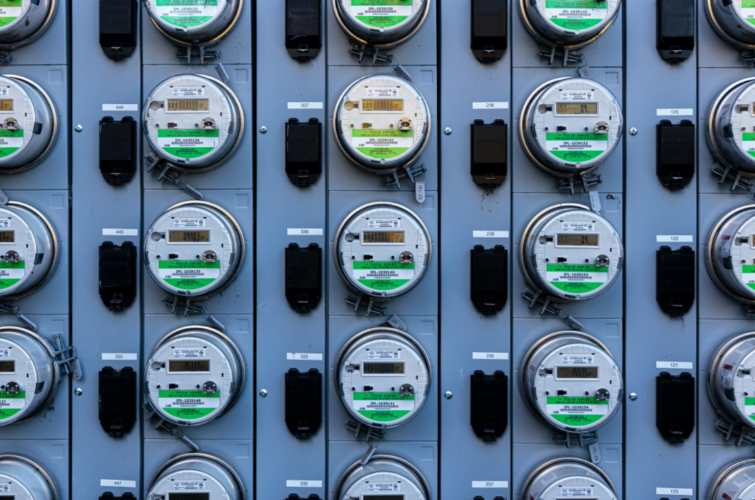

PCBA de compteur intelligent : Considérations clés de conception pour des solutions de mesure fiables

La transition mondiale vers les réseaux intelligents et les infrastructures de comptage avancées (AMI) a placé l’assemblage de circuits imprimés (PCBA) au cœur de chaque compteur intelligent. Alors que les services publics et les fabricants de compteurs s'efforcent de déployer des appareils de mesure plus précis, connectés et durables, la qualité du PCBA à l'intérieur de chaque unité est devenue un facteur décisif dans les performances du produit et la fiabilité à long terme.

Dans cet article, nous examinons de plus près ce qui rend le PCBA des compteurs intelligents unique, les principales considérations de conception et de fabrication impliquées, et pourquoi le choix du bon partenaire de fabrication est plus important que jamais.

Pourquoi le PCBA du compteur intelligent est différent

Contrairement à l’électronique grand public standard, les compteurs intelligents devraient fonctionner avec précision et en continu pendant 10 à 20 ans, souvent dans des environnements extérieurs ou semi-extérieurs difficiles. Cela impose des exigences inhabituelles au PCBA :

• Précision du dosage :Les compteurs intelligents doivent maintenir une mesure précise du courant et de la tension pendant des années de fonctionnement, ce qui nécessite une sélection et une disposition minutieuses des circuits intégrés de mesure et des composants de détection de courant (résistances shunt ou transformateurs de courant).
• Intégration des communications :Les compteurs modernes intègrent généralement un module de communication – maillage RF, PLC (communication par ligne électrique), NB-IoT, LoRa ou cellulaire – directement sur ou à côté du PCBA principal, ce qui ajoute de la complexité à la configuration et à la gestion des EMI.
• Durabilité environnementale :Les variations de température, l'humidité, la poussière et les surtensions font tous partie des conditions de fonctionnement quotidiennes, ce qui rend le revêtement conforme, la conception de l'isolation et la protection contre les surtensions essentiels plutôt qu'facultatifs.

Considérations clés en matière de conception et de fabrication

1. Sélection des composants

Le choix du chipset de mesure, du MCU et du module de communication a un impact direct sur la précision et la durée de vie du produit. Les composants doivent être sélectionnés non seulement pour leurs performances, mais également pour leur disponibilité à long terme, car les compteurs intelligents ont de longs cycles de déploiement et les fabricants doivent éviter les refontes fréquentes dues à l'obsolescence des composants.

2. Disposition du PCB pour le contrôle des interférences

Les PCBA des compteurs intelligents combinent souvent des circuits de mesure haute tension avec des circuits numériques et de communication basse tension sur la même carte. Une disposition soignée est nécessaire pour :

• Maintenir des lignes de fuite et des distances de dégagement appropriées pour assurer la conformité en matière de sécurité
• Isoler les sections haute et basse tension
• Minimiser les interférences électromagnétiques (EMI) entre le circuit de mesure et le module de communication

3. Protection contre les surtensions et la foudre

Étant donné que les compteurs sont directement connectés au réseau électrique, ils sont exposés à des pointes de tension dues à la foudre ou à des commutations de réseau. Une conception robuste de protection contre les surtensions, comprenant des varistances, des tubes à décharge de gaz et une mise à la terre appropriée, aide à prévenir les pannes sur le terrain et les réclamations au titre de la garantie.

4. Certification et conformité

En fonction du marché cible, les PCBA des compteurs intelligents doivent répondre aux normes pertinentes telles que la CEI 62052/62053 (performances de mesure), aux normes des réseaux nationaux ou aux certifications de sécurité régionales comme UL ou CE. Intégrer les considérations de conformité dès la phase de conception, plutôt que de les aborder après le prototypage, permet d'économiser beaucoup de temps et d'argent.

Points saillants du processus de fabrication

Même un PCBA bien conçu peut ne pas fonctionner correctement si la qualité de fabrication est incohérente. Les principaux contrôles de processus pour la production de compteurs intelligents comprennent :

• Placement SMT de haute précision , en particulier pour les circuits intégrés de mesure à pas fin et les modules de communication
• Tests en plusieurs étapes , y compris les tests fonctionnels, les tests de vieillissement/déverminage et l'étalonnage des mesures pour vérifier la précision à long terme
• Contrôle qualité , combinant AOI (Automated Optical Inspection) et ICT (In-Circuit Testing) pour détecter les défauts avant l'assemblage final
• Revêtement conforme (traitement triple preuve) pour protéger contre l'humidité, la poussière et la corrosion dans les installations extérieures

Ces étapes sont particulièrement cruciales pour les compteurs intelligents, car les pannes sur le terrain sont coûteuses à diagnostiquer et à remplacer une fois les compteurs installés sur un vaste réseau de distribution.

Pourquoi s'associer à un fabricant de PCBA expérimenté

La production de compteurs intelligents ne pardonne pas les raccourcis. Un partenaire fabricant ayant une expérience avérée dans les produits de comptage apporte plusieurs avantages :

• Maturité du processus :Les SOP établies pour les tests d'isolation haute/basse tension, d'étalonnage et de vieillissement réduisent le risque de pannes sur le terrain.
• Stabilité de la chaîne d'approvisionnement :Des relations de longue date avec les fournisseurs contribuent à garantir une qualité et une disponibilité constantes des composants, même en cas de pénurie à l'échelle du secteur.
• Capacité évolutive : La capacité de passer facilement du prototypage à la production de masse sans compromettre la qualité est essentielle pour respecter les calendriers de déploiement des services publics.
• Expertise en conformité :La connaissance des exigences de certification internationales permet d'éviter des refontes coûteuses en fin de cycle de développement.

Conclusion

À mesure que les réseaux intelligents continuent de se développer dans le monde entier, les exigences imposées aux PCBA des compteurs intelligents ne feront qu'augmenter : une plus grande précision, davantage de protocoles de communication et des durées de vie sur le terrain plus longues. Réussir la conception et la fabrication dès le départ n'est pas seulement une exigence technique ; c'est un avantage concurrentiel.

Si vous développez un produit de compteur intelligent et recherchez un partenaire de fabrication possédant la discipline de processus et l'expérience nécessaires pour lui donner vie, nous serons heureux de discuter des exigences de votre projet.
